స్టీల్ బార్ ట్రస్ డెక్

స్టీల్-బార్స్ ట్రస్ డెక్ అనేది నిర్మాణ ఇంజనీర్లు అభివృద్ధి చేసిన కొత్త తరం ఫ్లోర్ డెక్స్. ఫ్లోర్ డెక్‌లోని స్టీల్ బార్‌లను స్టీల్ బార్ ట్రస్‌లుగా ప్రాసెస్ చేస్తారు, కర్మాగారంలో సెమీ ఆటోమేటిక్ షీట్ మెటల్ వెల్డింగ్ పరికరాలను ఉపయోగించి ఫ్లోర్ డెక్ యొక్క పెరిగిన ఎత్తు మరియు బేరింగ్ సామర్థ్యాన్ని భర్తీ చేస్తుంది.

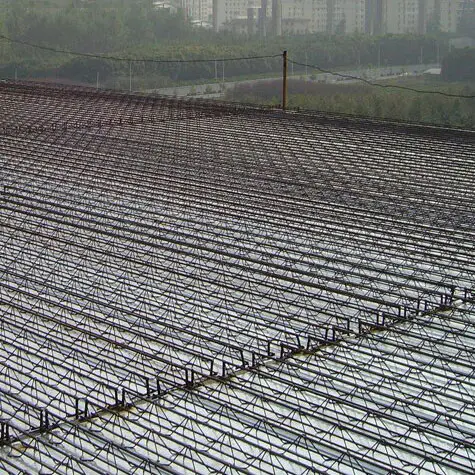

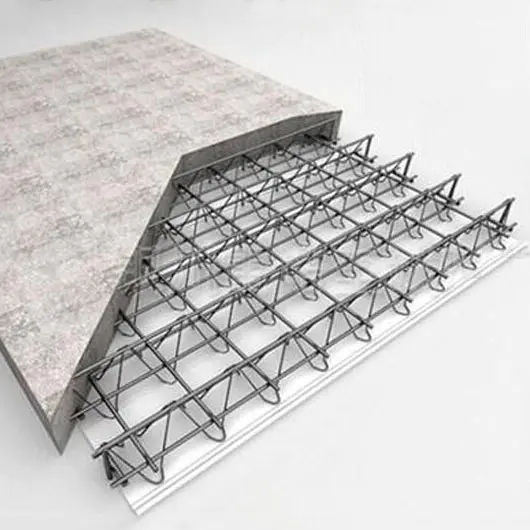

ఈ వ్యవస్థ కాంక్రీట్ ఫ్లోర్ స్లాబ్‌లోని స్టీల్ బార్‌లను నిర్మాణ మూసతో అనుసంధానిస్తుంది. నిర్మాణ విధానంలో, స్టీల్-బార్స్ ట్రస్ డెక్స్ ఫ్లోర్ స్లాబ్ మరియు నిర్మాణ లోడ్ మీద తడి కాంక్రీటు యొక్క బరువును తట్టుకోగలవు. వినియోగ కాలంలో, స్టీల్ ట్రస్ యొక్క ఎగువ మరియు దిగువ తీగ స్టీల్ బార్‌లు వినియోగ భారాన్ని తట్టుకోవటానికి కాంక్రీటుతో కలిసి పనిచేస్తాయి.

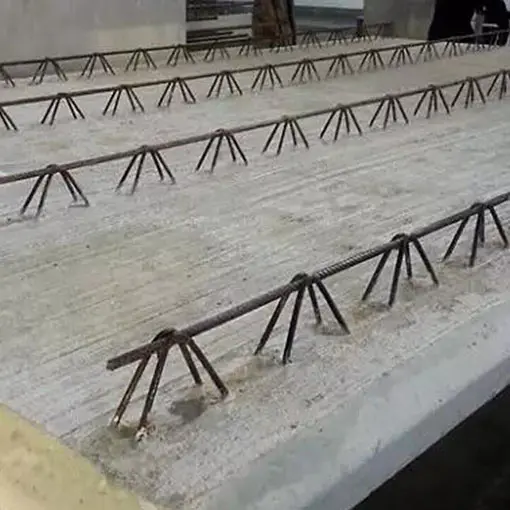

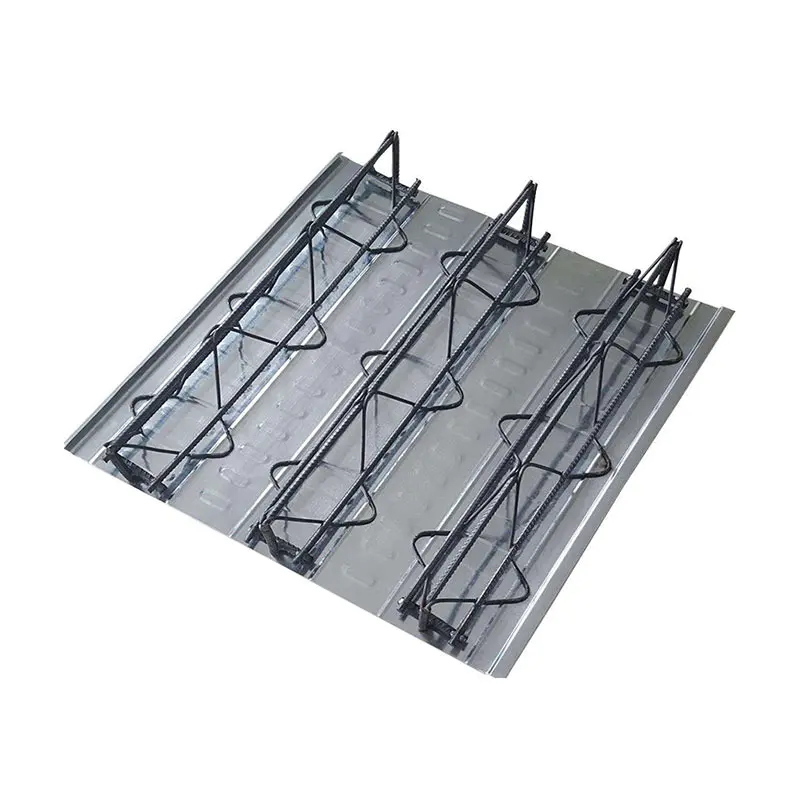

స్టీల్-బార్స్ ట్రస్ డెక్ స్టీల్ ట్రస్ మరియు దిగువ షీట్లను రెసిస్టెన్స్ స్పాట్ వెల్డింగ్ ద్వారా అనుసంధానించడం ద్వారా ఏర్పడుతుంది. స్టీల్-బార్స్ ట్రస్ స్టీల్ బార్లతో తయారు చేయబడింది, వీటిని ఎగువ తీగ, దిగువ తీగ మరియు వెబ్ బార్లుగా ఉపయోగిస్తారు. దిగువ షీట్ గాల్వనైజ్డ్ స్టీల్ ప్లేట్ లేదా కోల్డ్-రోల్డ్ స్టీల్ ప్లేట్‌తో తయారు చేయవచ్చు.

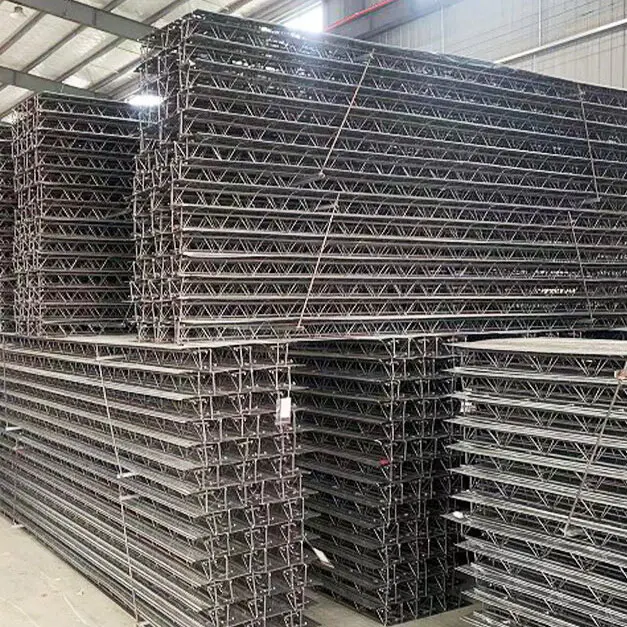

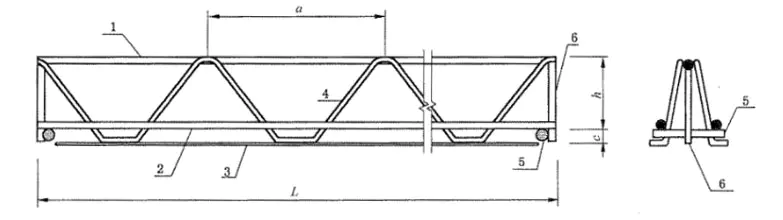

ఎలివేషన్స్

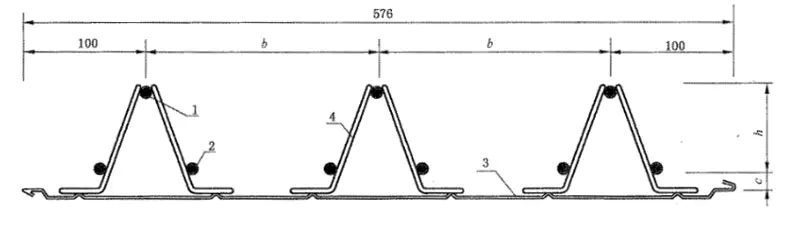

సెక్షనల్ వ్యూ

1 、 ఎగువ తీగ ； 2 、 దిగువ తీగ

3 、 దిగువ షీట్ ； 4 、 వెబ్ బార్‌లు

5 、 మద్దతు యొక్క క్షితిజ సమాంతర ఉపబల ； 6 、 నిలువు మద్దతు బార్లు.

L ： స్టీల్ ట్రస్ ఫ్లోర్ స్లాబ్ యొక్క పొడవు, ≤12000 మిమీ

H triet స్టీల్ ట్రస్ యొక్క ఎత్తు, 70 ~ 170 మిమీ

A v స్టీల్ ట్రస్ విభాగాల మధ్య దూరం, 200 మిమీ;

బి the స్టీల్ బార్ ట్రస్సెస్ మధ్య అంతరం, 188 మిమీ;

సి Con కాంక్రీట్ కవర్ యొక్క మందం, 15 మిమీ;

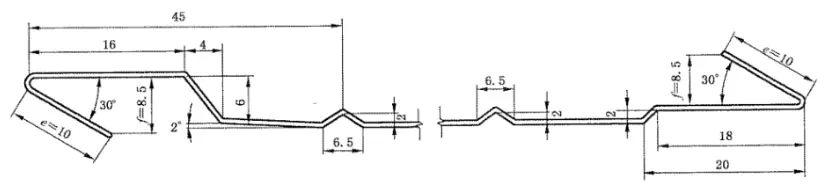

దిగువ షీట్ యొక్క రేఖాచిత్రం

స్టీల్-బార్స్ ట్రస్ డెక్‌లను వేయడానికి ముందు, డ్రాయింగ్‌లో చూపిన ప్రారంభ స్థానం ప్రకారం రిఫరెన్స్ లైన్ సెట్ చేయాలి. మొదటి బోర్డు రిఫరెన్స్ లైన్‌తో సమలేఖనం చేయాలి మరియు ఇతర బోర్డులు క్రమంలో వ్యవస్థాపించబడతాయి. బోర్డుల కనెక్షన్ బందు పద్ధతిని అవలంబిస్తుంది మరియు కాంక్రీటును పోసేటప్పుడు లీకేజీ లేదని నిర్ధారించడానికి బోర్డుల మధ్య హుక్ కనెక్షన్ గట్టిగా ఉండాలి.
